3.3 Zásobníkové automaty

Definice (Zásobník)

Zásobník

Zásobník je datová struktura, která s daty pracuje principem LIFO (last in, first out). V danou chvíli můžeme pracovat pouze s daty na vrcholu zásobníku, k čemuž nám slouží dvě operace:

  • push: vloží data na vrchol zásobníku.
  • pop: z vrcholu zásobníku data odstraňuje (např. pop(b) odstraní symbol a zkontroluje, že odstraňovaným symbolem je b).

Intuice: Konečný vs. Zásobníkový automat

Zásobníkový automat (ZA) si můžeme představit jako konečný automat rozšířený o zásobník.

  • Konečný automat si pamatuje informace pouze pomocí stavů (má konečnou paměť).
  • Zásobníkový automat může k ukládání informací využít jak stavy, tak zásobník. Informací si tak může ukládat teoreticky nekonečně mnoho.

Definice (Nedeterministický zásobníkový automat)

Nedeterministický zásobníkový automat

Nedeterministický zásobníkový automat (NZA) definujeme jako uspořádanou sedmici \(R = (Q, \Sigma, G, \delta, q_0, Z_0, F)\), kde:

  • \(Q\) je konečná neprázdná množina stavů,
  • \(\Sigma\) je konečná neprázdná vstupní abeceda,
  • \(G\) je konečná abeceda zásobníku,
  • \(\delta\) je přechodová funkce (zobrazení z \(Q \times (\Sigma \cup \{\varepsilon\}) \times G^*\) do množiny konečných podmnožin množiny \(Q \times G^*\)),
  • \(q_0 \in Q\) je počáteční stav,
  • \(Z_0 \in G\) je počáteční symbol na zásobníku (na počátku zásobník není prázdný),
  • \(F \subseteq Q\) je množina koncových stavů.

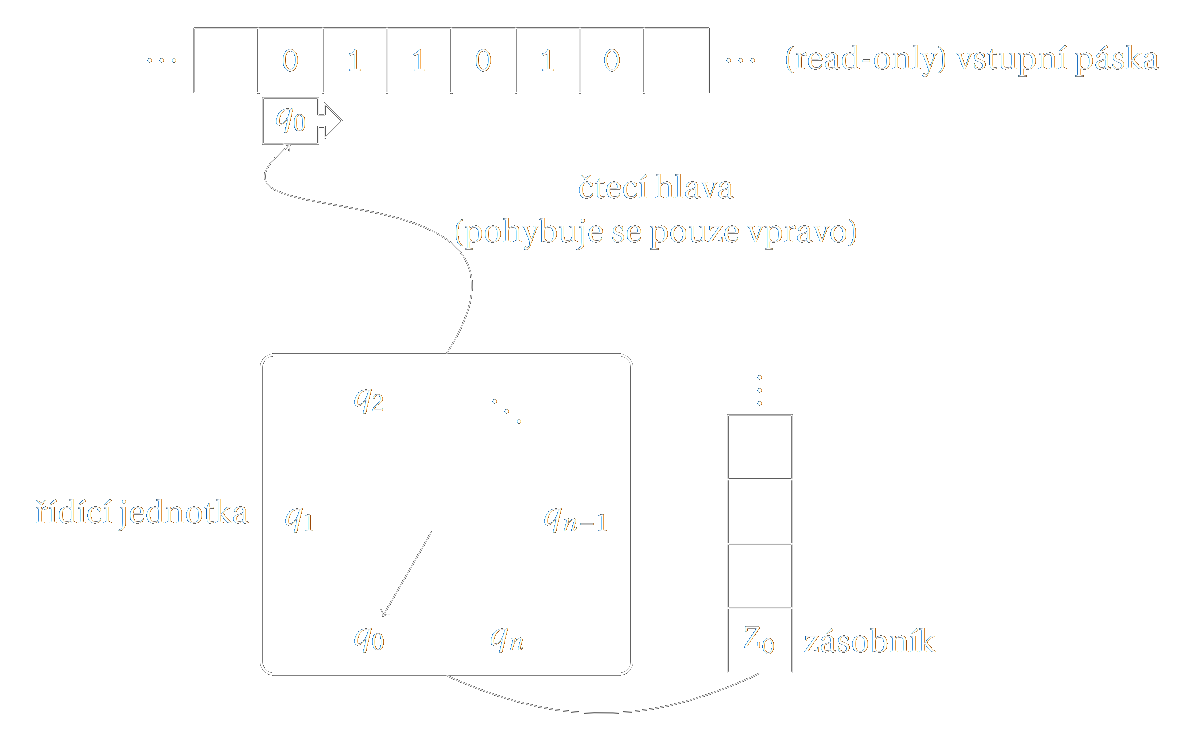

Zásobníkový automat Zásobníkový automat

Přechodová funkce a vizualizace

Definice přechodové funkce \(\delta\) nám říká, že na základě aktuálního stavu, symbolu na vstupu (nebo \(\varepsilon\)) a symbolu na vrcholu zásobníku se rozhodneme, do kterých stavů půjdeme a jaký řetězec zapíšeme na vrchol zásobníku.

Průběh přechodu:

  1. Z vrcholu zásobníku se odstraní čtený symbol (operace pop).

  2. Čtecí hlava se posune o pozici vpravo (pokud nečteme \(\varepsilon\)).

  3. Na vrchol zásobníku se vloží nový řetězec (operace push).

Možnosti znázornění přechodu

1. Formální zápis

\[ \delta(S, a, b) = \{(A, c)\} \]

Význam: Ze stavu \(S\) na vstupní symbol a a symbol b na vrcholu zásobníku jdeme do stavu \(A\), na vrchol zásobníku vložíme symbol c (předtím vyjmeme b).

2. Ohodnocený orientovaný graf

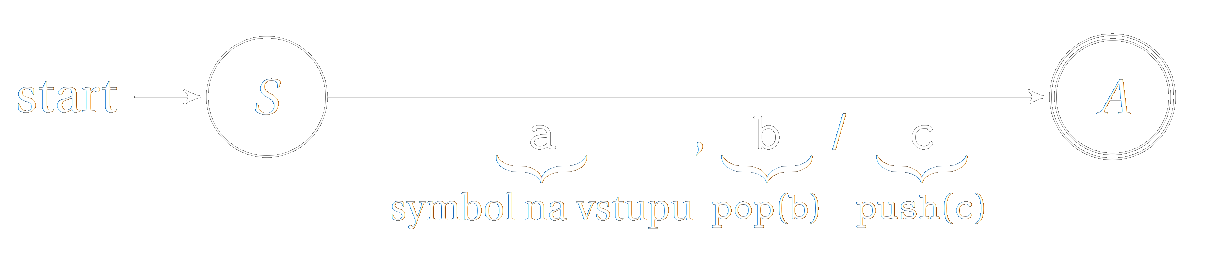

Stavový diagram Stavový diagram

Hrany jsou ohodnoceny trojicí vstup, pop / push.

Pozor na orientaci zásobníku!

Protože jednotlivé položky na zásobníku jsou symboly a ne řetězce, musíme se při ukládání řetězců rozhodnout, v jakém pořadí je tam dáme.

Pokud navrhujeme ZA pro zadaný jazyk, měli bychom uvést informaci, zdali je vrchol zásobníku vlevo (mapujeme první symbol řetězce), či vpravo. Ve většině případů (a v těchto skriptech) budeme pracovat s ZA s vrcholem zásobníku vlevo.

Konfigurace a výpočet

Definice (Konfigurace zásobníkového automatu)

Konfigurace zásobníkového automatu

Nechť \(R = (Q, \Sigma, G, \delta, q_0, Z_0, F)\) je zásobníkový automat. Konfigurace zásobníkového automatu \(R\) je trojice \((q, w, \alpha) \in Q \times \Sigma^* \times G^*\).

  • \(q\) je aktuální stav,
  • \(w\) je dosud nezpracovaná část vstupního řetězce,

  • \(\alpha\) je obsah zásobníku.

  • \((q_0, w, Z_0)\) je počáteční konfigurace.

  • \((q, \varepsilon, \alpha)\), kde \(q \in F\), je přijímající konfigurace (pro přijetí přechodem do koncového stavu).

Konfigurace popisuje kompletní stav výpočtu v daném okamžiku.

Definice (Přechod v ZA)

Přechod v ZA (Krok výpočtu)

Nechť \(R = (Q, \Sigma, G, \delta, q_0, Z_0, F)\) je zásobníkový automat. Relaci přechodu \(\vdash_R\) definujeme takto:

\[ (q, aw, \alpha\beta) \vdash_R (p, w, \gamma\beta) \iff (p, \gamma) \in \delta(q, a, \alpha) \]

Kde \(a \in \Sigma \cup \{\varepsilon\}, w \in \Sigma^*, \alpha, \beta, \gamma \in G^*\).

(Předpokládáme vrchol zásobníku vlevo).

Deterministický vs. Nedeterministický ZA

Zatímco u konečných automatů byly deterministické a nedeterministické varianty ekvivalentní, u zásobníkových automatů to neplatí.

  • Nedeterministický ZA (NZA): Rozpoznává množinu bezkontextových jazyků.
  • Deterministický ZA (DZA): Rozpoznává vlastní podmnožinu bezkontextových jazyků (větší než regulární, ale menší než všechny bezkontextové).

Definice (Deterministický zásobníkový automat)

Deterministický zásobníkový automat

ZA \(R = (Q, \Sigma, G, \delta, q_0, Z_0, F)\) je deterministický (DZA), jestliže \(\forall q \in Q \land \forall a \in \Sigma \cup \{\varepsilon\} \land \forall y, z \in G^*\):

  1. \(|\delta(q, a, z)| \le 1\)
    • Tj. pro každou kombinaci čteného vstupu a řetězce zásobníku má každý stav nejvýše jeden odchozí přechod.
  2. Jestliže \(\delta(q, a, z) \neq \emptyset \land \delta(q, a, y) \neq \emptyset\), pak \(z\) není předponou \(y\) (ani opačně).
    • Tj. i když je na vstupu stejný symbol, nesmí nastat nejednoznačnost při výběru podle hloubky zásobníku.
  3. Jestliže \(\delta(q, a, z) \neq \emptyset \land \delta(q, \varepsilon, y) \neq \emptyset\), pak \(z\) není předponou \(y\) (ani opačně).
    • Tj. nesmí nastat konflikt mezi čtením symbolu a \(\varepsilon\)-přechodem.

Analýza determinismu přechodů

Pojďme si rozebrat případy, kdy je automat deterministický a kdy ne:

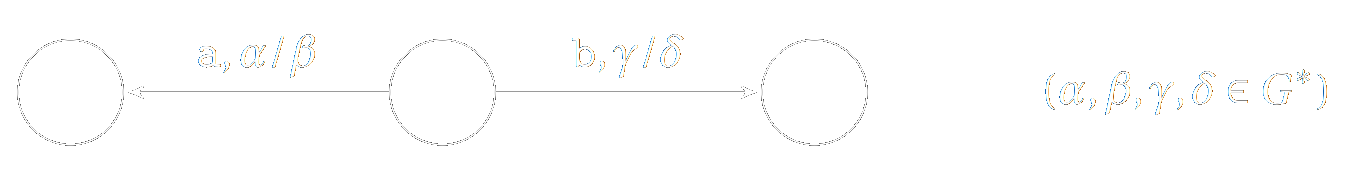

    • a, ... vs b, ... \(\implies\) Deterministické (bez ohledu na zásobník).

    Liší se vstupním symbolem:

    Čtení symbolu Čtení symbolu

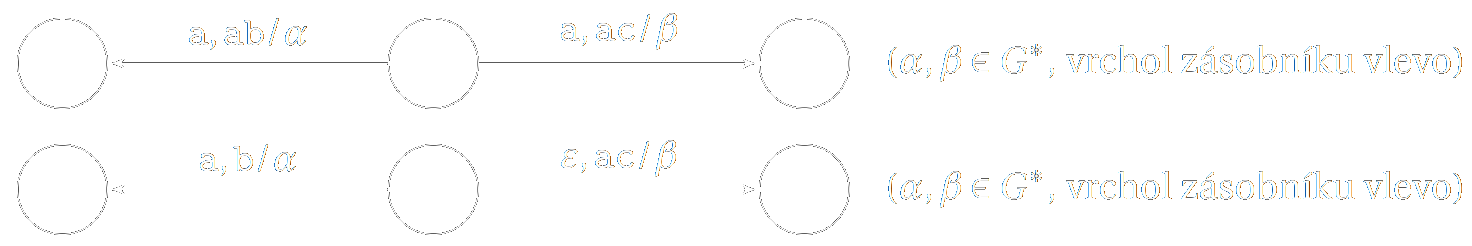

  2. Stejný vstupní symbol (nebo konflikt s \(\varepsilon\)), záleží na zásobníku:

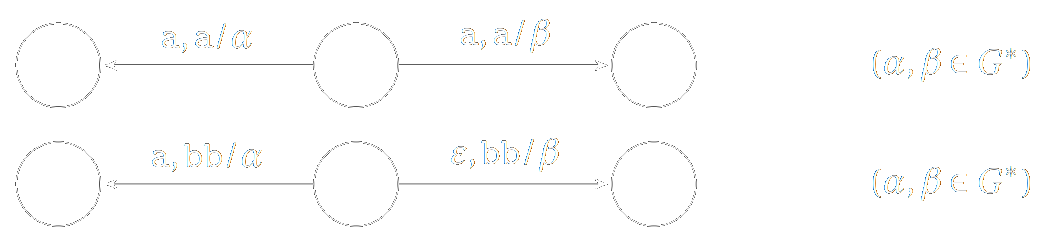

    • Odebírají stejný symbol/řetězec: \(\implies\) Nedeterministické.

    Čtení symbolu Čtení symbolu

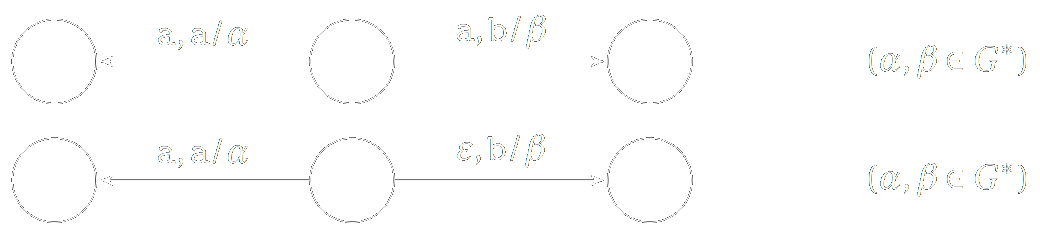

    • Odebírají různé symboly (např. a vs b): \(\implies\) Deterministické.

    Čtení symbolu Čtení symbolu

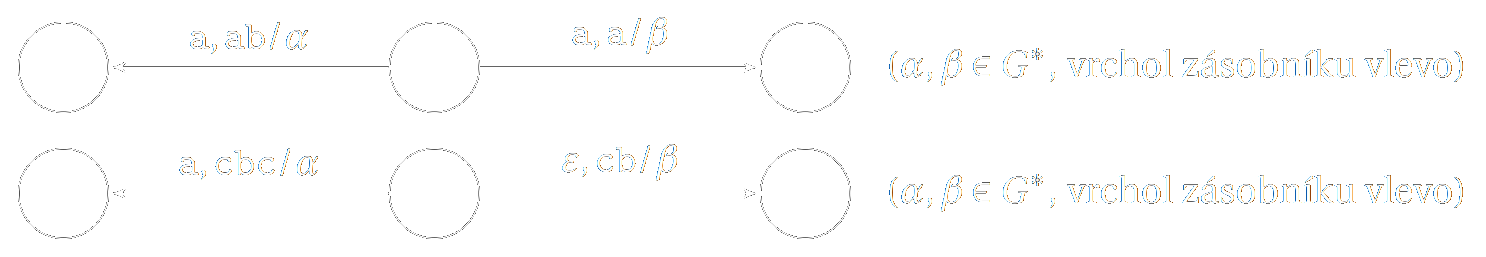

    • Odebírají různé řetězce (např. ab vs a):

      • Pokud je jeden předponou druhého \(\implies\) Nedeterministické (automat neví, zda číst dál).

      Čtení symbolu Čtení symbolu

      • Pokud není žádný předponou druhého \(\implies\) Deterministické.

      Čtení symbolu Čtení symbolu

Jazyk přijímaný zásobníkovým automatem

Definujeme na základě typu přijetí. Tyto dva způsoby jsou výpočetně ekvivalentní (lze mezi nimi převádět).

  1. ZA přijímající přechodem do koncového stavu: Přijme, pokud přečte celý vstup a skončí ve stavu \(q \in F\). (Obsah zásobníku není podstatný).

    \[ L(R) = \{ w \in \Sigma^* \mid \exists q \in F, \gamma \in G^* : (q_0, w, Z_0) \vdash_R^* (q, \varepsilon, \gamma) \} \]

  2. ZA přijímající s prázdným zásobníkem: Přijme, pokud přečte celý vstup a zásobník je prázdný. (Stav, ve kterém skončí, není podstatný).

    \[ L_\varepsilon(R) = \{ w \in \Sigma^* \mid \exists q \in Q : (q_0, w, Z_0) \vdash_R^* (q, \varepsilon, \varepsilon) \} \]

Kdy automat (ne)přijme vstupní řetězec?

Deterministický ZA (DZA)

  • Přijme: Přečte celý řetězec a splní podmínku (koncový stav / prázdný zásobník).
  • Nepřijme:
    • Dojde k chybě (nedefinovaná přechodová funkce).
    • Přečte řetězec, ale nesplní podmínku (skončí v nekoncovém stavu / zásobník není prázdný).

Nedeterministický ZA (NZA)

  • Přijme: Existuje alespoň jedna posloupnost přechodů, která vede k přečtení řetězce a splnění podmínky.
  • Nepřijme: Všechny možné větve výpočtu skončí nepřijetím (zaseknutí, nedočtení vstupu, nesplnění podmínky).
