2.2 Konečné automaty

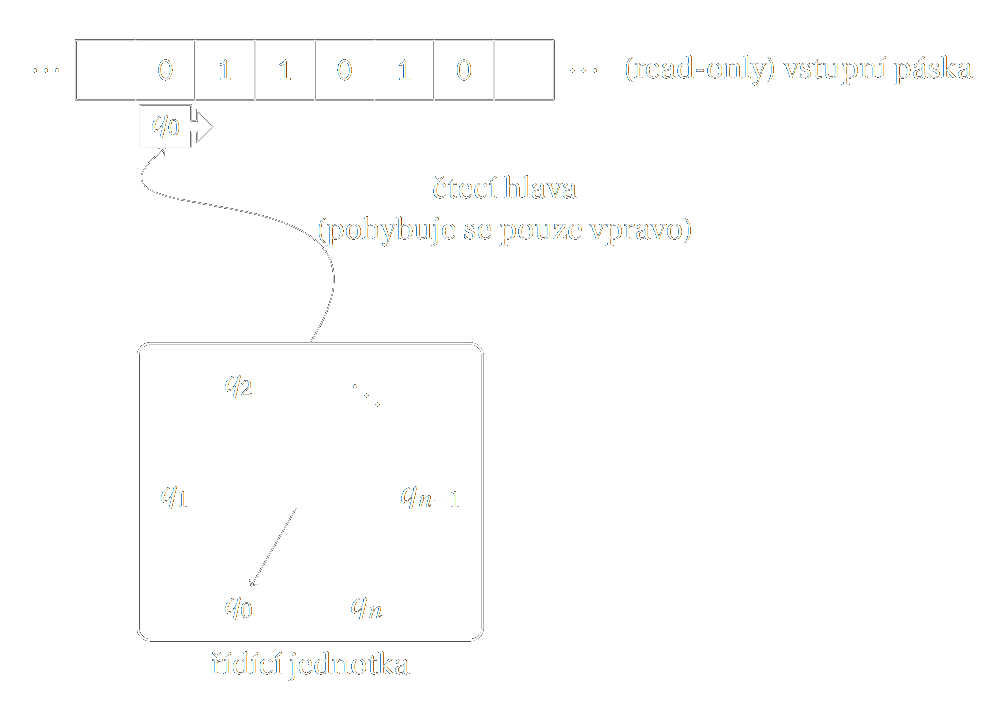

Konečný automat (KA) je jednoduchý výpočetní model. Skládá se z řídící jednotky (stavy a přechodová funkce), read-only vstupní pásky rozdělené do buněk a čtecí hlavy, která čte jednotlivé symboly na pásce. Na počátku se automat nachází v počátečním stavu a čtecí hlava ukazuje na první symbol na pásce. V každém kroku automat přečte příslušný symbol a na základě něj a aktuálního stavu se přesune do stavu dalšího. Čtecí hlava se poté posune o jednu pozici vpravo na následující symbol a celý proces se opakuje, dokud jsou na vstupu nějaké nepřečtené symboly.

Definice (Konečný automat)

Konečný automat

Formálně definujeme konečný automat jako uspořádanou pětici \(M = (Q, \Sigma, \delta, q_0, F)\), kde:

  • \(Q\) je konečná neprázdná množina stavů,
  • \(\Sigma\) je konečná neprázdná vstupní abeceda,
  • \(\delta\) je přechodová funkce (definice viz níže dle typu automatu),
  • \(q_0 \in Q\) je počáteční stav,
  • \(F \subseteq Q\) je množina koncových stavů.

Konečný automat Konečný automat

Deterministický konečný automat (DKA)

Deterministický konečný automat je neformálně řečeno takový konečný automat, který má vždy jasně dáno, jak ve výpočtu pokračovat (nemůže si vybrat z více možností).

Definice (Deterministický konečný automat)

Deterministický konečný automat

DKA je konečný automat, kde přechodová funkce \(\delta\) je zobrazení z množiny \(Q \times \Sigma\) do množiny stavů \(Q\).

\[ \delta : Q \times \Sigma \to Q \]

Přechodová funkce \(\delta\) může být i parciální. To znamená, že \(\delta\) není definována pro všechny dvojice stavů \(q \in Q\) a vstupních symbolů \(a \in \Sigma\). Pokud se automat dostane do situace, kdy pro daný stav a symbol na vstupu nemá definován přechod, vstup nepřijme a skončí s chybou.

Deterministický konečný automat, jenž má přechodovou funkci \(\delta\) definovanou pro všechny dvojice stavů \(q \in Q\) a vstupních symbolů \(a \in \Sigma\), se nazývá úplně určený DKA.

Nedeterministický konečný automat (NKA)

Nedeterministický konečný automat se vyznačuje tím, že si lze v nějaké fázi výpočtu vybrat, jak pokračovat.

Definice (Nedeterministický konečný automat)

Nedeterministický konečný automat

NKA je konečný automat, kde přechodová funkce \(\delta\) je zobrazení z množiny \(Q \times \Sigma\) do množiny všech podmnožin (potenční množiny) množiny \(Q\).

\[ \delta : Q \times \Sigma \to \mathcal{P}(Q) \]

Tato definice říká, že se lze například ze stavu \(q_1\) na symbol \(a\) vydat do dvou různých následujících stavů \(q_2\) a \(q_3\) (automat si může vybrat). Výsledkem přechodové funkce \(\delta\) u NKA může být pro nějaký stav a symbol též prázdná množina stavů.

Pokud u nedeterministického konečného automatu platí, že výsledkem přechodové funkce \(\delta\) je pro všechny dvojice stavů \(q \in Q\) a vstupních symbolů \(a \in \Sigma\) neprázdná množina stavů, pak se tento automat nazývá úplně určený NKA.

Rozšíření definice NKA:

  • NKA s \(\varepsilon\)-přechody: Přechodovou funkci definujeme jako \(\delta : Q \times (\Sigma \cup \{\varepsilon\}) \to \mathcal{P}(Q)\). Povolujeme takzvané \(\varepsilon\)-přechody, při kterých automat nečte žádný symbol (čtecí hlava se neposouvá) a pouze přejde do jiného stavu.
  • NKA s více počátečními stavy: Místo jednoho počátečního stavu zavedeme neprázdnou množinu počátečních stavů \(I\).

Tato rozšíření nepřidávají automatu výpočetní sílu (lze je převést na základní NKA).

Ekvivalence DKA a NKA

Nedeterministický a deterministický konečný automat jsou co se týče výpočetní síly ekvivalentní. Oba přijímají právě množinu regulárních jazyků. DKA je speciálním případem NKA a každý NKA lze převést na DKA.

Znázornění konečného automatu

Znázornění se liší způsobem zápisu přechodové funkce \(\delta\):

1. Formální zápis

  • (NKA) \(\delta(S, 0) = \{S, A\}\)
  • (DKA) \(\delta(A, 0) = B\)

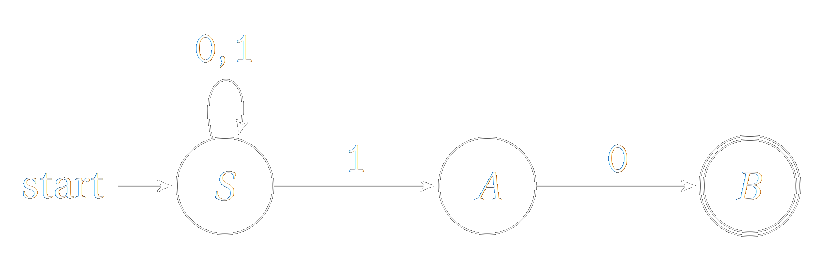

2. Ohodnocený orientovaný graf (stavový diagram)

Vrcholy grafu reprezentují stavy (kolečko), dvojité kolečko označuje koncové stavy. Počáteční stav je označen příchozí hranou. Přechody mezi stavy jsou orientované hrany ohodnocené vstupními symboly.

Stavový diagram Stavový diagram

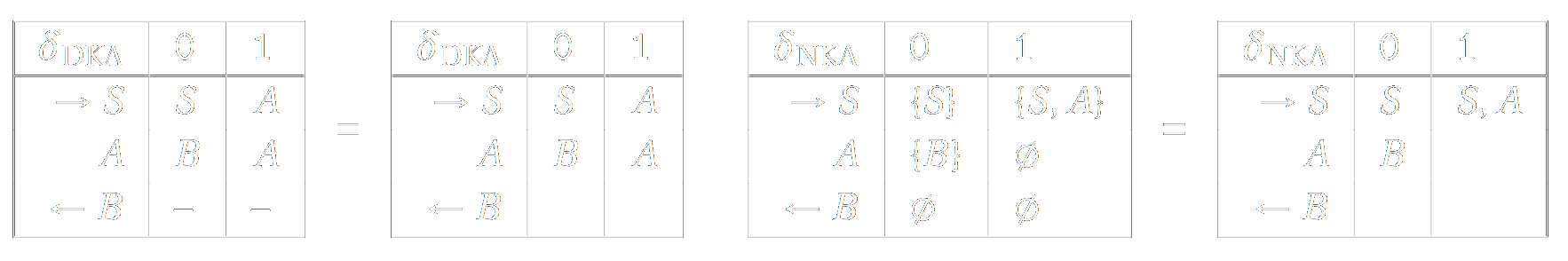

3. Tabulka

Sloupce odpovídají stavům, řádky symbolům abecedy. Počáteční stav označíme \(\to\), koncový \(\leftarrow\).

Tabulka přechodů Tabulka přechodů

Poznámka: U NKA vynecháváme množinové závorky. Prázdnou množinu (nebo nedefinovaný přechod u DKA) značíme prázdnou buňkou nebo pomlčkou.

Definice (Homogenní konečný automat)

Homogenní konečný automat

Homogenní konečný automat je takový konečný automat, kde pro každý stav platí, že všechny příchozí přechody jsou ohodnoceny stejným symbolem.

Konfigurace a výpočet automatu

Pro formální popis výpočtu automatu zavádíme pojmy konfigurace a krok výpočtu (přechod).

Definice (Konfigurace konečného automatu)

Konfigurace konečného automatu

Nechť \(M = (Q, \Sigma, \delta, q_0, F)\) je konečný automat. Konfigurace konečného automatu \(M\) je dvojice \((q, w) \in Q \times \Sigma^*\).

  • \((q_0, w)\) nazveme počáteční konfigurací konečného automatu \(M\) pro vstupní řetězec \(w\).
  • \((q, \varepsilon)\), kde \(q \in F\), nazveme přijímající konfigurací konečného automatu \(M\).

Konfigurace popisuje aktuální stav výpočtu: automat se nachází ve stavu \(q\) a na vstupu mu zbývá přečíst řetězec \(w\).

Definice (Přechod v automatu)

Přechod v automatu (Krok výpočtu)

Nechť \(M = (Q, \Sigma, \delta, q_0, F)\) je konečný automat. Relaci přechodu \(\vdash_M\) nad \(Q \times \Sigma^*\) definujeme následovně:

  • Pro DKA: \((q, aw) \vdash_M (p, w)\) právě tehdy, když \(\delta(q, a) = p\).
  • Pro NKA: \((q, aw) \vdash_M (p, w)\) právě tehdy, když \(p \in \delta(q, a)\).

(Kde \(a \in \Sigma, w \in \Sigma^*\).)

Používáme také:

  • \(\vdash_M^k\) pro \(k\)-tý krok výpočtu.
  • \(\vdash_M^*\) pro reflexivní a tranzitivní uzávěr relace (nula nebo více kroků).
  • \(\vdash_M^+\) pro tranzitivní uzávěr relace (jeden nebo více kroků).

Přijímání řetězců

Definice (Řetězec přijímaný DKA)

Řetězec přijímaný DKA

Řekneme, že řetězec \(w \in \Sigma^*\) je přijímán deterministickým konečným automatem \(M = (Q, \Sigma, \delta, q_0, F)\), jestliže existuje \(q \in F\) takové, že:

\[ (q_0, w) \vdash_M^* (q, \varepsilon) \]

DKA tedy přijme vstupní řetězec, pokud jej celý přečte a skončí v některém z koncových stavů.

Definice (Řetězec přijímaný NKA)

Řetězec přijímaný NKA

Řekneme, že řetězec \(w \in \Sigma^*\) je přijímán nedeterministickým konečným automatem \(M = (Q, \Sigma, \delta, q_0, F)\), jestliže existuje \(q \in F\) takové, že:

\[ \exists (q_0, w) \vdash_M^* (q, \varepsilon) \]

NKA tedy přijme vstupní řetězec, pokud v automatu existuje alespoň jedna posloupnost přechodů, kdy je přečten celý řetězec a výpočet skončí v některém z koncových stavů.

Kdy automat nepřijme?

  • DKA nepřijme vstupní řetězec, pokud řetězec je celý přečten a automat skončí v nekoncovém stavu, nebo pokud během čtení řetězce dojde k chybě (nedefinovaná přechodová funkce).
  • NKA nepřijme vstupní řetězec, pokud neexistuje žádná posloupnost přechodů vedoucí k přijetí (všechny větve výpočtu skončí v nekoncovém stavu nebo zaseknutím).

Definice (Jazyk přijímaný KA)

Jazyk přijímaný KA

Jazyk přijímaný konečným automatem \(M\) (značíme \(L(M)\)) je množina všech řetězců, které automat přijímá.

\[ L(M) = \{ w \in \Sigma^* \mid \exists q \in F : (q_0, w) \vdash_M^* (q, \varepsilon) \} \]

Dva konečné automaty nazveme ekvivalentní právě tehdy, když přijímají stejný jazyk.
